国内首个"大9H级”燃气—蒸汽联合循环项目建成投产

来源:中国能建 时间:2024-10-17 11:14

10月16日

由中国能建西南院勘察设计

广东火电承建的

国内首个"大9H级”燃气—蒸汽联合循环项目

东莞宁洲厂址替代电源项目3号机组

顺利通过168小时试运行

至此

东莞宁洲厂址替代电源项目

全面建成投产


  东莞市是广东省重要的交通枢纽和外贸口岸,被列入第一批国家新型城镇化综合试点地区和广东历史文化名城。随着城市经济的高速发展,为进一步实现资源高效利用和节能减排,做好珠三角地区煤炭减量替代的需要,东莞宁洲厂址替代电源项目被列入广东省能源发展“十三五”规划调增重点项目,项目的建成对推进广东粤港澳大湾区能源结构调整和地区经济绿色低碳发展,实现能源的梯次高效利用具有重要意义。

  本项目位于广东省东莞市虎门镇南栅工业六区,建设规模为3套9H级燃气—蒸汽联合循环机组。主机采用9HA.02型燃气轮机组成的三套“一拖一”单轴燃气—蒸汽联合循环机组(3*840兆瓦),同步建设烟气脱硝装置。项目1号机组5月20日投运;2号机组已于7月17日投运。


  本项目采用目前国内出力最大、效率最高、技术最先进的燃机机型——9HA.02改进型H级燃气蒸汽联合循环机组,代表当前燃机技术发展的前沿水平。机组的出力最高已经可达840兆瓦,纯凝发电效率63.89%,对比燃煤机组,项目年发电量约124亿度,相比660兆瓦等级燃煤机组,全年可节约标煤约120万吨,经济效益显著。



  设计团队通过严格控制电厂占地及其它实物工程量指标、降低工程造价,确保项目热效率、供电气耗、厂用电率、水耗、污染物排放、发电成本等各项技术经济指标,达到国内同类机组领先水平。

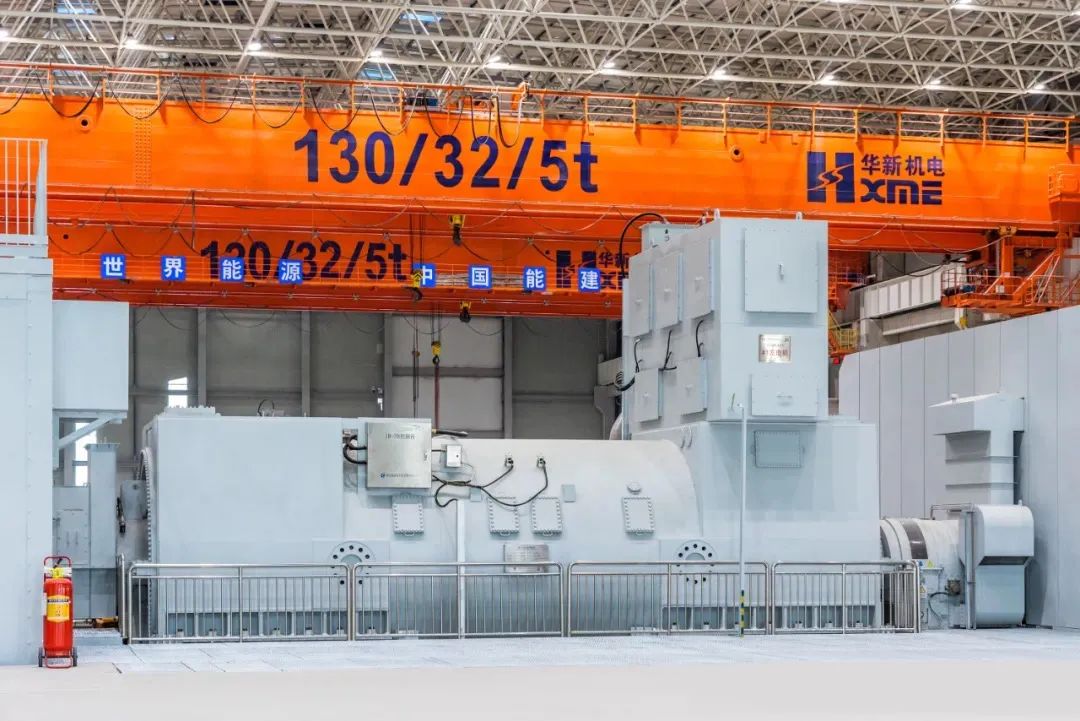

  全球首次采用机组高位单轴布置并成功通过GE公司论证并投入运行的实例。机组基座总长度约67米,超过常规煤电100万千瓦的汽轮发电机组基座长度,依托自平衡设计理念,不仅简约大方,且美观紧凑,极具性价比。

  针对机组高位单轴布置方案,突破常规GE单轴发电机上出线方式,首次采用发电机下出线,规避了对发电机侧滑检修的制约,更有利于封闭母线布置;主变与220千伏GIS之间连接采用单相GIL方案,较架空线方案提高可靠性,多项优化不仅节约了占地,也提升了美观度。

  首次采用单跨、大跨度、大平台主厂房布置方案,相比常规双跨度主厂房,内部观感更为简洁大气,行车覆盖范围更广,检修更便利,土建工程量大幅减少,节约成本;厂区布局合理紧凑,功能分区集中并兼顾美学,建构筑物多采用联合布置,项目整体占地指标优秀。

  突破同类型机组典型的机组参数,优化提升汽水参数至16.5兆帕/600摄氏度/600摄氏度 ,相对较低机组参数,提高效率0.14%,热耗降低14千焦/千瓦时,热耗明显降低,经济效益更高。

  首次将单塔处理水量最大的、以市政中水为补充水的翅片式消雾冷却塔应用在H级燃机项目中,不仅最大限度减少了环境的影响,且有效降低了冷却塔能耗,充分践行了节能型环境友好工程理念。

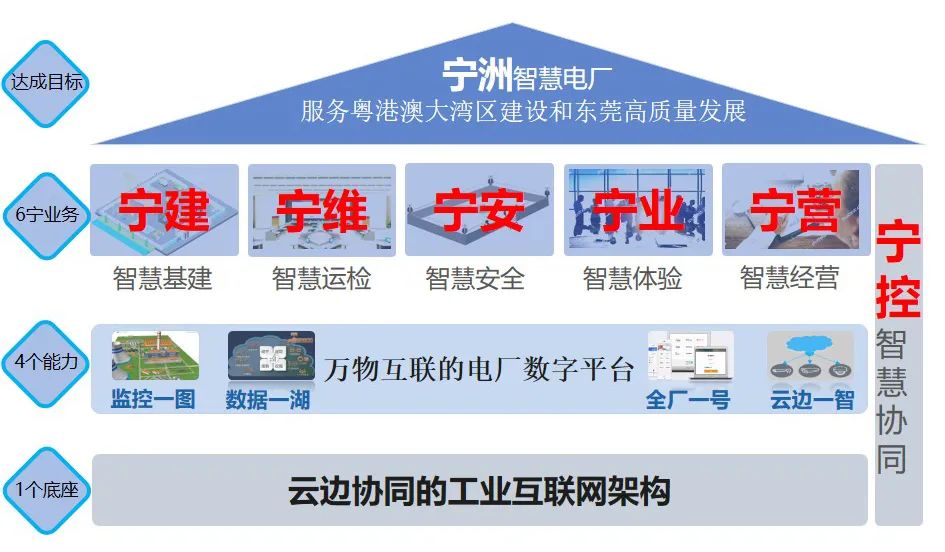

  通过构建一体化智慧管控平台,并按照顶层规划思路,建设电厂统一的数据底座,规范数据治理,同时实现业务协同和联动。从基建期开始至生产期电厂管控平台采用同一套平台,实现基建向生产的平滑扩容和迁移,设备复用的同时确保数据的一致性。充分应用AI技术赋能每条主线,实现宁建、宁控、宁维、宁营、宁安、宁业6大核心智慧场景建设。

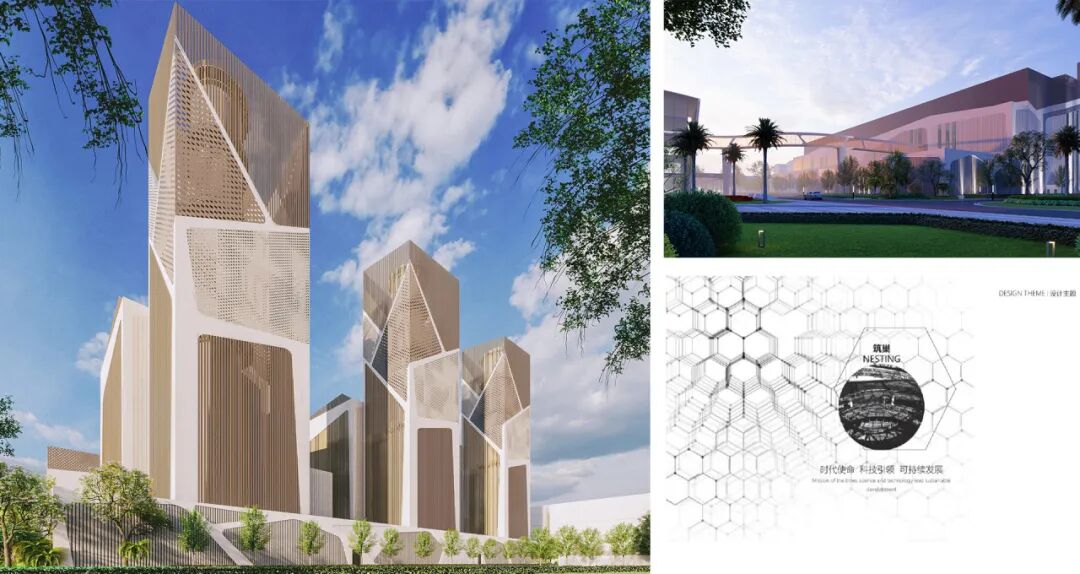

  项目建筑外立面设计以蜜蜂采蜜酿造花蜜的过程为灵感,采用蜜蜂的飞行轨迹和蜂巢元素作为构图元素,打造兼具艺术审美和文化特色的“六边形”堡垒——能量之巢。最大程度的展现了项目助力大湾区绿色、低碳、循环经济发展的建设初衷。设计风格简洁、明快,整体建筑与周边景观交相辉映,完美的将工业美和艺术美相融合,去工厂化设计与噪音治理方案相结合,实现景观与降噪相得益彰,呈现绿色、低碳、高效、智慧的电厂景观,完美诠释了建设单位“厚德善能,益邦惠民”的文化传承和社会担当,为粤电集团打造出一个“内在质量可靠、外观工艺赏心悦目的环保型、景观式”现代化电站。
